Porte antipanique 1 vantail et antipanique 2 vantaux + crémone exit pad

PORTE ISSUE DE SECOURS

Type DS PREMIUM - Fabrication sur mesure - USAGE INTÉRIEUR OU EXTÉRIEUR

Notre  porte issue de secours est fabriquée en tôle d'acier galvanisé avec un dormant d'angle d'épaisseur  en aluminium 25/10ème. L'équipement standard comprend une barre anti-panique en PVC noire, une béquille PVC, une serrure à mortaiser anti-panique 1 point, 2 paumelles, une isolation en laine de roche, un pion anti-dégondage, une crémone encastrée (pour les portes 2 vantaux) et un renfort pour le ferme porte. Équipées pour permettre une évacuation rapide en moins d’une seconde d'un seul mouvement, nos portes de secours sont conformes aux normes en vigueur SN EN 179 et SN EN 1125. Celles-ci sont disponibles en multi-usage et coupe-feu (EI30, EI60 et EI120).

Disponibles en dimensions standards, nous fabriquons également vos portes de secours sur mesure pour nous adapter à toutes vos contraintes techniques. Usage intérieur ou extérieur (nécessite l'ajout d'une casquette pluie et un joint de seuil automatique, en option)

Performances environnementales :
Acoustique : 36dB en pose tunnel
Isolation thermique : Jusque 1.2 W/m²K avec bâti à rupture de pont thermique (1.3 W/m²k en deux vantaux) en pose tunnel
Mode de fixation:
A sceller par des pattes de fixation ou à cheviller.
Type de pose:
Bâti en applique (dormant standard en Z), en tunnel (dormant intérieur) ou en enveloppant.

Demander un devis   Page d'information sur les fonctions antipanique B, D ou E





SERRURES À MORTAISER


porte issue de secours avec BAP 1vtBarre antipanique EPN 900 noire, alu ou inox. Avec serrure 1 point antipanique. Fonction B, D ou E

Barre antipanique EPN 900 noire, alu ou inox. Avec serrure 3 points antipanique. Fonction D ou E

porte-issue-de-secours-avec-BAP EPN-3pts-exit-pad-sur-semi-fixe-1Barre antipanique EPN 900 noire, alu ou inox. Avec serrure 3 point antipanique sur le vantail principal fonction B, D ou E et crémone en applique EXIT PAD sur le vantail secondaire.

porte-avec-2-BAPBarre antipanique EPN 900 noire, alu ou inox sur chaque vantail. Avec serrure 3 point antipanique pour porte à deux vantaux (1 point latéral sur le vantail principal + 2 points haut et bas sur le vantail secondaire) Fonction B, D ou E.

porte issue de secours avec BAP en applique 1vt pha2000Barre antipanique PHA 2000. Avec serrure 3 points antipanique.

Porte issue de secours avec bap sur chaque vantail PHA 2000Barre antipanique PHA 2000 sur chaque vantail, serrure 3 pts latéraux sur vantail principal

porte-issue-de-secours-avec-BAP 3pts-exit-pad-sur-semi-fixe-1Barre antipanique PHA 2000 avec 3 pts latéraux + crémone en applique EXIT PAD pour vantail secondaire.

TYPES DE POSE




Pose en applique - dormant d'angle (réservations à prévoir pour la gâche et le pion anti-dégondage)

Fiche technique 1 vantail pose applique

Fiche technique 2 vantaux pose applique

Pose tunnel, bâti tubulaire (sans remplissage par défaut, remplissage plaque de plâtre sur demande)

Fiche technique 1 vantail pose tunnel

Fiche technique 2 vantaux pose tunnel

pose-enveloppantePose enveloppante, bâti à assembler (épaisseur support à préciser)

Fiche technique 1 vantail pose enveloppante

Fiche technique 2 vantaux pose enveloppante

ÉQUIPEMENT STANDARD POUR PORTE ANTIPANIQUE




Dormant industrimat

Dormant en aluminium 25/10ème

Vantail épaisseur 65 mm

Vantail épaisseur 65 mm

pion antidégondage

Pion anti-dégondage

Paumelle inox industrimat

3 paumelles inox non réglables par vantail

ÉQUIPEMENT EN OPTION POUR PORTE ANTIPANIQUE




TÉLÉCHARGER FICHE TECHNIQUE

Barre antipanique EPN 900 pvc, alu ou inox, sur vantail principal et secondaire.

TÉLÉCHARGER FICHE TECHNIQUE

Oculus rond ou rectangulaire

TÉLÉCHARGER FICHE TECHNIQUE

Serrure électrique antipanique DORMA SVP 6000 à rupture ou à émission

TÉLÉCHARGER FICHE TECHNIQUE

Joint de seuil automatique ou seuil suisse

TÉLÉCHARGER FICHE TECHNIQUE

Verrou DAS TV200 (doit être déverrouillée avant action sur la barre antipanique)

TÉLÉCHARGER FICHE TECHNIQUE

Grille de ventilation

TÉLÉCHARGER FICHE TECHNIQUE

Ferme-porte à bras compas ou à glissière, coté paumelles ou opposé paumelles

Tôle acier 12.5/10ème

PERFORMANCES ENVIRONNEMENTALES ET DURABILITÉ

porte coupe feu acoustique

Performances acoustiques RW 35dB suivant type de pose et équipement

anti-corrosion

Dormant en aluminium 25/10, insensible à la corrosion (sauf EI120, dormant en acier 20/10)

porte coupe feu thermique icone

Performances thermiques UW jusque 1,6 W/m².K suivant type de pose et équipement (1,2 Ud W/m².K avec cale thermique)

Résistance mécanique (chocs, charges et torsion) classe 3 selon la Norme EN 1192

Classe anti-corrosion C3 (C5 sur demande pour les environnements agressifs/marins)

Endurance mécanique Classe 5 (200,000 cycles d'ouvertures et fermetures) selon la Norme EN 16034

FINITIONS

Nos portes coupe feu métalliques sont thermolaquées dans la gamme RAL (au choix, sans plus value) avec plusieurs types de finitions et peuvent aussi bénéficier d'une teinte spéciale Akzo Nobel (prix, délais et disponibilités sur demande).

Finition satinée (RAL AU CHOIX)

Finition mate (RAL AU CHOIX)

Finition texturée, aspect sablé (RAL AU CHOIX)

Finition spéciale AKZO NOBEL (PRIX ET DISPONIBILITÉS SUR DEMANDE)

GALERIE PHOTO



CES PRODUITS PEUVENT AUSSI VOUS INTÉRESSER

Pour s'adapter au mieux à vos besoins, notre porte antipanique se décline aussi en d'autres versions.

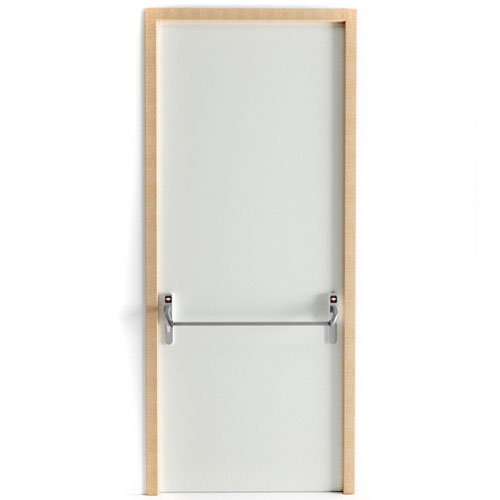

Porte antipanique bois (usage intérieur)

Voir la page

Demander un devis

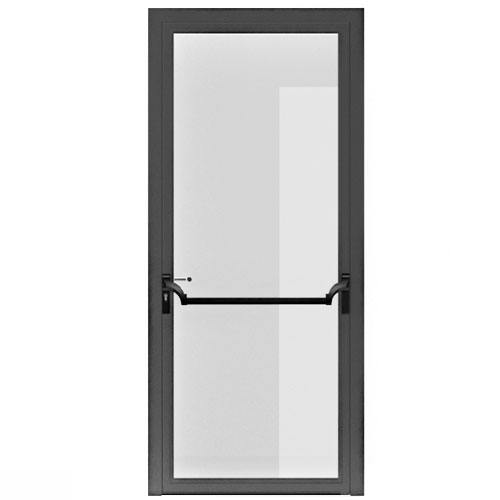

Porte antipanique vitrée (usage intérieur et extérieur)

Demander un devis

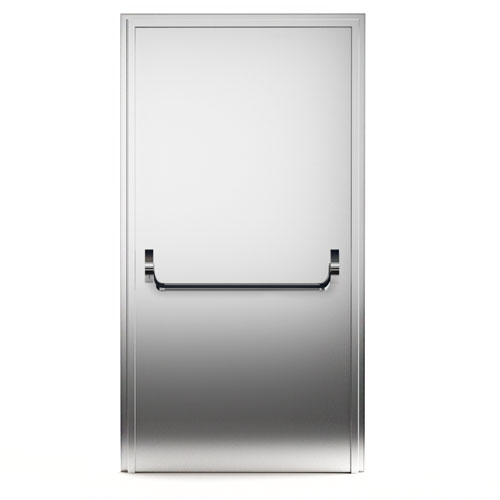

Porte antipanique inox 304 (usage intérieur et extérieur)

Demander un devis

...

RÉGLEMENTATION DES ISSUES DE SECOURS




Les établissements recevant du public (ERP) doivent être équipés d’issues de secours permettant une évacuation rapide et sûre.

En fonction de sa capacité d’accueil, un ERP devra par conséquent, respecter un nombre de dégagements et d’unités de passage suffisants, imposés par la législation en vigueur selon l’application de l’article CO 38.

Qu’est ce qu’une unité de passage (UP)?

REGLEMENTATION-ISSUES-DE-SECOURS

L’unité de passage correspond à l’espace nécessaire à l’évacuation d’une personne .L'Unité de Référence est de 0,60 Mètre.

1 U.P. = 0,90 m ( Défini par Défaut )

2 U.P. = 1,40 m ( Défini par Défaut )

3 U.P. = 1,80 m ( 3 x 0,60 )

4 U.P. = 2,40 m ( 4 x 0,60 ) Etc. …

Pour 3 U.P. et Plus, Multiplier le nombre d'U.P. par l'Unité de Référence ( 0,60 m ).

Comment déterminer le nombre d’issues de secours nécessaires, ainsi que la largeur de passage minimum à respecter, selon votre capacité d’accueil ?

  • De 1 à 19 personnes : 1 porte de secours de 1 UP (passage de 0.90 m)
  • De 20 à 50 personnes :2 portes de secours (1 porte de 0,90 m de passage et 1 porte accessoire pouvant être de 0,60 m de passage minimum).
  • De 51 à 100 personnes :2 portes de secours de 1 UP (0,90 m x 2), ou bien 1 porte issue de secours de 2 UP (passage 1,40 m) + 1 porte issue de secours accessoire pouvant être de 0,60 m minimum.
  • De 101 à 500 personnes :2 portes de secours sont nécessaires. Largeur = 1 UP par 100 personnes + 1 UP. Exemple pour un établissement pouvant recevoir  jusqu’à 300 personnes : il faut 4 unités de passage réparties sur 2 dégagements soit par exemple 2 portes de 1,40 m de passage ou encore une porte de 1,80 m de passage + une porte de 0,90 m de passage.
  • Plus de 500 personnes :rajouter 1 porte de secours par 500 personnes ou fraction de 500 personnes ; compter 1 UP par 100 personnes ou fraction de 100 personnes. Exemple pour un établissement pouvant recevoir  jusqu’à 800 personnes : il faut 8 unités de passage réparties sur 3 dégagements soit par exemple 2 portes issue de secours de 1,80 m de passage + 1 porte issue de secours de 1,40 m de passage.
